Jeg har gået og tænkt over en ny mulighed her på brugtgrej. Det skal have titlen "Hvis mig dit schack"
Tanken er at man oploader et antal billeder af sin/sine radioer mm. med en lille forklarende tekst, om udstyret og hvad der er ens foretrukne modulationsart.
Der kunne også være billeder om igangværende projekter etc.
Det kunne måske vække interessen hos kommende medamatører, når de ser alt det spændende grej.
Det kunne også være med til at linke nogen sammen eller give gode ideer, når man ser hvad andre gør.
Der sidder nok nogen og tænker at det er en invitation til nogle om at komme og tømme schakket. Til det vil jeg blot sige, de kan jo også gå efter salgsannoncerne.
På QRZ.COM er der rigtig mange fotos fra forskellige schacks, og jeg har ikke hørt at det skulle være et problem. Og man kan jo bare lade være.
MVH OZ1IXJ
Hvordan er min stemning for det? Mit udstyr står på hylden, på grund af dårlige muligheder for at sætte antenner op og fordi der er meget støj på alle bånd.
Derfor er mit radiorum en 42 tommer fladskærm forbundet til en kraftig Win 11 PC. Den bruges til at streame TV og lyd, og engang imellem til at se hvad der rører sig, på de mange WEB-SDR der kører i hele verden.
Udstyr kan man slå op, men antennerne er noget helt andet. Hvad har du af antenner og hvordan virker det for dig. Har du meget støj (radiostøj) og så videre. Hvordan fik du lov til at sætte dem op (af XYL og af kommunen). Det vil jeg gerne have at nogen deler ud af deres erfaringer med.
God pointe Gert. Kunne sagtens være med på samme platform, det behøver ikke kun at være schack billeder.
Billeder af antenneløsninger, tilladelser etc ville også være godt at få med.
Hej Henrik//OZ1IJX, og andre med interesse for dit glimrende forslag.

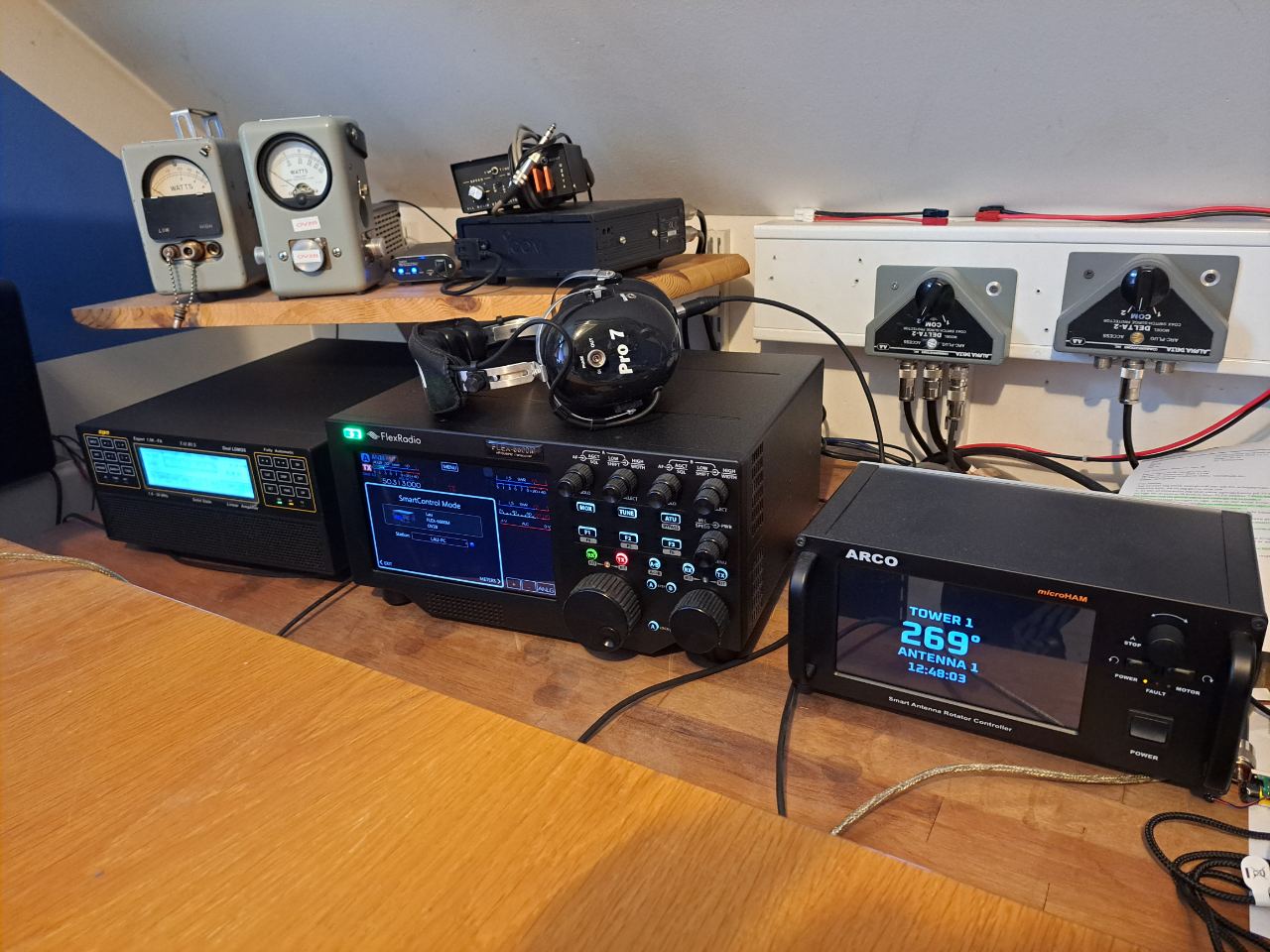

Personligt har jeg lidt grej, som jeg er meget glad for - jeg benytter en Flex 6600M og et Expert 1.5K-Fa Taurus, samt en ARCO-antenna rotator controller.
Alt er HF og 6M, og forbundet til mine 2 antenner, en Mosley TA33-M WARC (4-el/5band) og en antennas-amplifiers.com/6m-5elements-antenna-6m5dx/
Til mit setup, benytter jeg et Heil PRO-7, som både giver og gengiver fine rapporter på audio-siden.
Taler vi "lokal VHF/UHF", altså simplex og repeater, så har jeg en Icom IC706MKIIG, og den er tilsluttet en Diamond X2000, som sidder i toppen af min Carl C (9-19M mast), men det er sgu ikke fordi jeg benytter det så tit...desværre..
Jeg håber du (og måske andre) finder mine conditions nyttige....jeg kan jo ikke lige ændre dem :-)
God søndag..
//Lau
Hej igen.
Jeg kan desværre ikke tilføje et billede af mine antenner, når jeg vælger at redigere mit tidligere indlæg (Christiane ??)

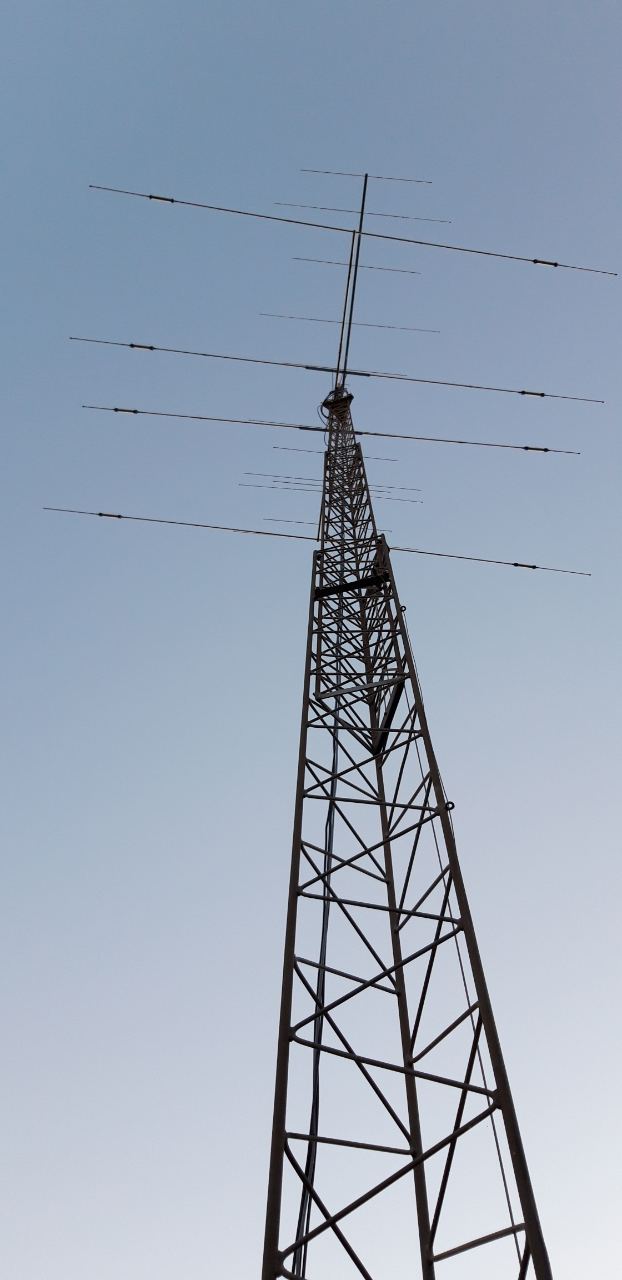

Så billede af antenner kommer her...
//Lau
Gert - jeg kunne nok blive forblændet af at se andres shack (det interessere mig) - men jeg er bestemt ikke blind for at det er “alt det udenom” shacket der overvejende bestemmer oplevelsen inde i shacket.
Jeg har, længe, optimeret forholdene uden for shacket ( antenner, kabler, mast)- blot for at smide alt over styr ved at monterer et solcelle anlæg. Jeg har, uden succes, anvendt dage på at opnå fredelig sameksistens…
Ja, nemlig. Dengang Lyngby Radio stod for meget af kommunikationen på HF mellem Danmark og skibene ude på det store hav, var modtagerstationen netop lagt på Reersø. Relativt langt fra beboelse og med gode muligheder for at lave vertikale antenner med et stort jordplan tæt på vandet. Der var forbud mod at bruge køretøjer med tændrør på hele området. Sendestationen var i Skamlebæk, tæt på radiokædetårnet. Det hele blev fjernstyret fra Lyngby Radio på telefonkabler og med radiokæder som backup.
Lige den mulighed har vi andre jo ikke...
I dag står der kun bygningerne tilbage. Alle antenner og udstyr er væk. Skamlebæk stationen skal vistnok være badehotel. Den ligger også tæt ved vandet 😊
Det er et godt forslag, men jeg har allerede beskrivelse og fotos af min remote station liggende på QRZ.COM. Der er I meget velkomne til at kigge.
qrz.com --> OZ8ZY
Vy 73 de OZ8ZY Jørgen

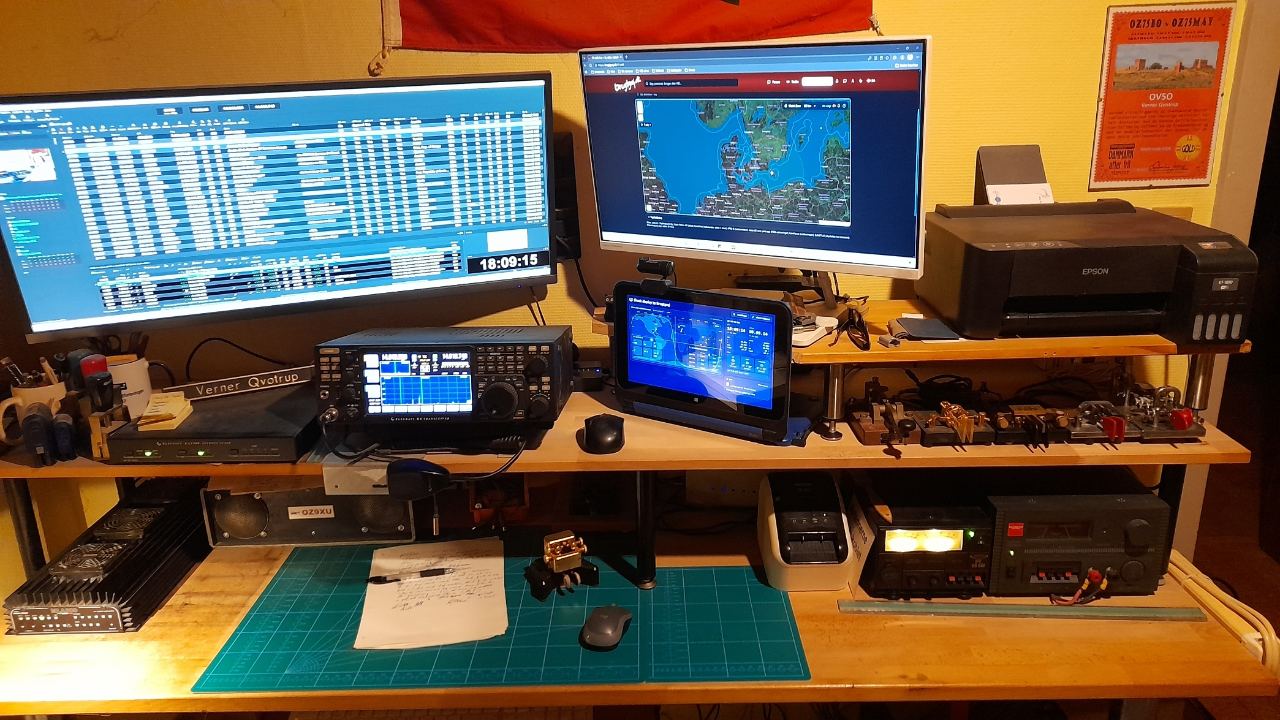

Her er så et foto af mit shack.
På bordet fra venstre:
RM MLA300 PA-trin (300W), hjemmebygget højttalersystem til TRCV, Bengali Gracielle paddle, Brother QL-800 labelprinter og PSU'er til hhv. PA-trin og TRCV.
På hylden fra venstre:
Elecraft ATU (KAT500) og K4D TRCV., HP Stream 360 laptop (med Shack display) og min samling af nøgler, paddler og bug.
I øverste række fra venstre:
Samsung Ultra-wide skærm med min log (farverne er anderledes i virkeligheden), Lenovo all-in-one PC og Epson ET-1810 Ecotank printer.
Lenovo PC er med Win11 Home og HP laptoppen Linux Ubuntu.
Antennerne: Carolina Windom CW80 (10-160m) Radio Works kalder den for Windom, men er nærmere en OCF-dipol, samt en hjemmebygget foldet end-fed til 60m.
QSO'er afvikles direkte fra PADDLE/TRCV/ANTENNE helt uden hjælp fra PC'er. PC'erne bruges kun til logging af QSO'er og opslag på QRZ.COM, Brugtgrej o. lign., samt opgradering af firmware til Elecraft KAT500 ATU. Elecraft K4D opgraderes direkte fra nettet udenom PC'erne.
Der er ikke fotos af tråd antennerne, man kan alligevel ikke se dem på fotos.
Alle QSO'er afvikles på CW (med nøgle/paddle/bug) og modtages v.h.a. ørerne og mine kundskaber udi CW. Dog med en enkelt undtagelse med en daglig SSB-ring QSO med en håndfuld andre danske stationer.
Diplomer: 8 bånd DXCC, Challenge, WAZ, WPX med alle mine 3 kaldesignaler.
Derudover et hav af diplomer fra eQSL og Special Events.
Jeg har også vundet DDXG's båndlandepokal (CW), endda 4 år i træk. 2 gange med OV5O og en gang hver med OZ9XU og 5P5Q (2020 til 2023).
QSL: LoTW (primær), eQSL, papir-QSL via bureauet.
Der er interesse for ideen. Det bliver godt når webmaster får lavet et afsnit til projektet.
Jeg venter lige med at oploade mit eget schack til det hele er på plads.
Og til dig Verner, jeg kan se du bruger en af de helt brede skærme, er de til at holde uf at se på. Har overvejet at anskaffe mig en.
MVH
OZ1IXJ
Hej Henrik
Ja, det går, men kan være lidt svært at se helt ude i siderne. Min skærm er helt lige/flad, men man kan få dem buet, så alle dele af skærmen er lige langt fra øjnene. Men de er til gengæld dobbelt så dyre (eller mere).
Her er lidt om mit måske kommende radio rum. Det er synd at alt det udmærkede radio udstyr bare står i et skab. Det er Christiane og teamets skyld, at nu skal det altså have en ny chance, trods udfordringer på antenne fronten .

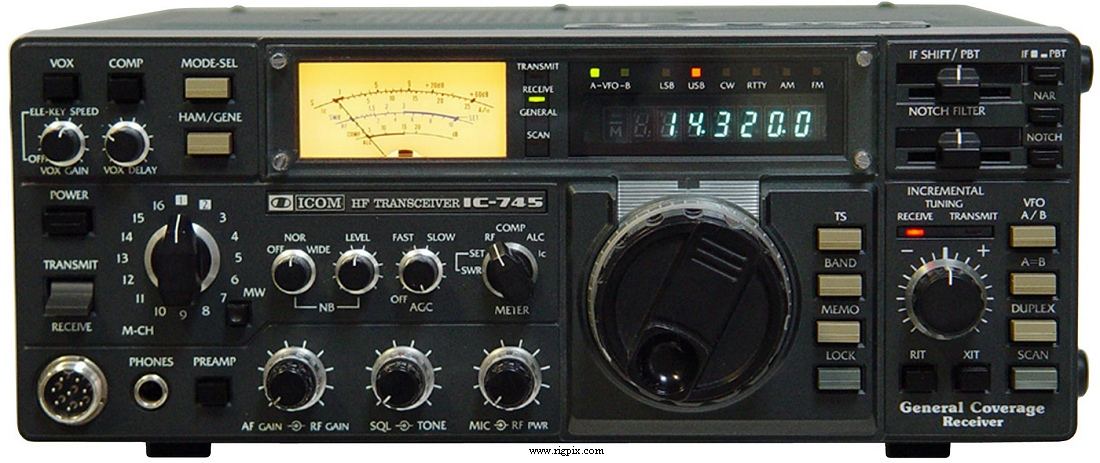

ICOM IC-745 med alle moduler. Herunder FM Unit, Electronic keyer Unit, Marker unit

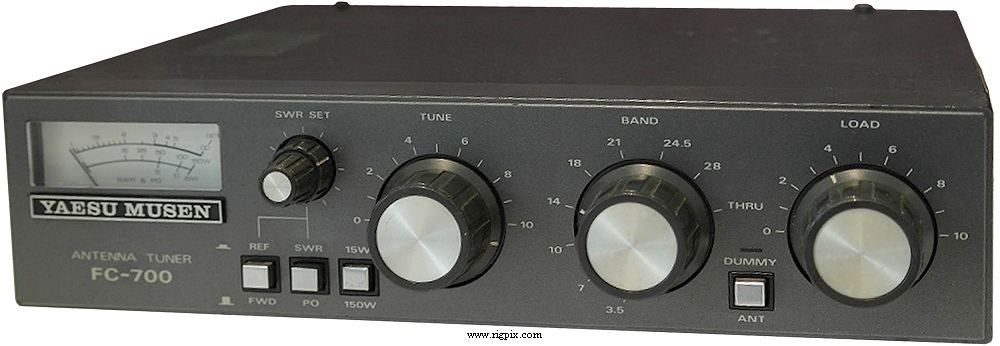

YAESU FC-700 antenne tuner

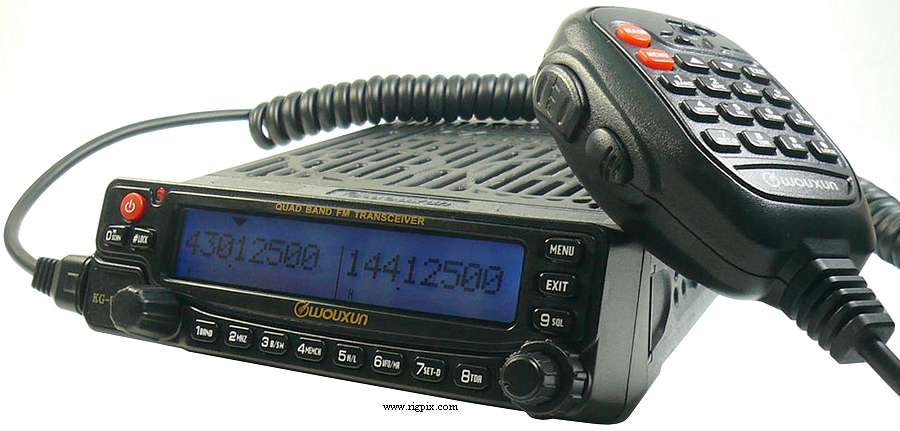

Wouxun Quad Band transceiver KG-UV950P
Magnetfodsantenner til bilen. 2m/70cm/10m
Analog Strømforsyning
Afstemt halvbølge dipol til 20m, øverst i tagryggen, 8 m over jorden, med en Ugly Balun (10 vindinger coax, på 10 cm i diameter)
Discone antenne (25 MHz - 1.300 MHz)
Linux Ubuntu, som kører OpenWebRX+, på en stationær PC
Bærbar med Windows 11 Pro
RTL-SDR V3, USB Dongle
Hej Gert
Måske er dette nyttigt?
Med ti vindinger koaks med en diameter på 10 cm bliver selvinduktionen alt for lav, måske ikke mere end 10 µH, og det er alt for lidt. For "koaks-spolen" fungerer ikke som en balun men som en common mode drosselspole, hvis reaktans skal være så stor, at evt. common mode strømme som følge af indstråling (fra egen sender) dæmpes nok til ikke at forstyrre det modtagne radiosignal.
En "rigtig" balun vikles på en ringkerne af ferrit, på HF ofte på en FT240-31 kerne, og den monteres direkte i antennens koaks-tilslutning. Derudover anbefales det, at montere en common mode drosselspole direkte foran transceiverens antenneindgang. Drosselspolen skal have så stor en selvinduktion som muligt, gerne 400-500 µH, og den vikles bedst på en ferritkerne. Her er der flere muligheder, som det vil føre for vidt at beskrive her. En drosselspole ved antenneindgangen dæmper alle uønskede common mode strømme, der måtte løbe på ydersiden af skærmen. Dvs. strømme på grund af indstråling og strømme fra IT-udstyr m.m., der ad "luftvejen" opfanges af skærmen og forstyrrer modtagelsen.
Vy 73 de OZ8ZY Jørgen
Tak. Du har helt ret. Jeg måtte lige spørge AI og den sagde:
"Regel/Erfaringsværdi: For 20 m bruger man typisk omkring 12 til 15 vindinger på en 4- til 5-tommers form (eller ca. 5-6 meter koaksialkabel totalt) for at ramme et optimalt peak i dæmpningsimpedansen (ofte over 1000 ohm) omkring 14 MHz"
20 m er det eneste bånd jeg bruger på HF.
En common mode drosselspole på antenneindgangen vil jeg også prøve.
