Køb af 1 kw PA trin . Evt et projekt eller defekt.

niels Mikkelsen
13/08/26, 17:14

Jeg søger et vinter projekt (jeg har faktisk et 600 watt sailor projekt, desværre dækkes 10 m ikke). Rør eller transistor. Det kunne være et fix og færdigt trin eller det kan være et levedygtigt projekt jeg kan overtage fra en anden amatør, eller et defekt trin. Det skal ikke nødvendigvis være 1000 watt - men mere effekt end mit elskede SB-200 trin. jeg har bevist ikke oprette en købs annonce - hvor det “ofte” handler om et hurtigt salg og hurtigt videre. Tak for de input i har. Skriv gerne til niels2107@gmail.com / OZ1LUQ

0
0
Glenn OZ1HFT
14/08/26, 13:33

Hej Niels / OZ1LUQ (Også skrevet til andre læsere:) Du er vel opmærksom på at arbejde med 500-1.000 Watt HF-PA-trin er farligt, uanset om det er med transistorer eller elektronrør. Man bør fx bære beskyttelsesbriller. Der skal være aflademodstande over alle større (især strømforsynings) højspændingskondensatorer. Jeg har pt ingen erfaring med større PA-trin, men det har ikke forhindret mig i at erhverve et hjemmebygget ca. 1kW 70 cm PA-trin med elektronrør. Jeg har vist også en LD-MOSFET med køleplade fra OZ6FRS. Mit gæt er at man nok kommer til at futte en del LD-MOSFET af? 1000kr parret?; elektronrør er mere robuste og man kan se den midlede effektafsættelse proportionalt med anodeglødefarven. Til gengæld skal man starte et elektronrørs PA-trin op på en bestemt måde hvis røret ikke har været anvendt et stykke tid. Se længere fremme under "EL519, PL519, 6P45C Grounded Grid Amplifier (FRINEAR 400, 400W PA)". Drake L-4B - se bilag. (screenshot fra: http://www.wb4hfn.com/DRAKE/DrakeManuals/L4B/L4B-16.jpg Hovedside: http://www.wb4hfn.com/DRAKE/DrakeManuals/L4B/Manual_L4B_Index.htm ) - Nogle PA-trin har EER (Envelope Elimination and Restoration). Teknikken kan også anvendes til elektronrør: EER (med illustrationer, komponenter og diagrammer): HF to LF/MF Linear Transverter with 500kHz Class D EER Power Amplifier Jim Moritz, M0BMU, 4th November 2007. https://groups.io/g/600m/files/EER_Transverter_v3%281%29.pdf Citat: "... EER Technique Envelope elimination and restoration (“Kahn technique”) is a method of generating amplitude- and phase-modulated signals using a high efficiency, non-linear PA, without introducing excessive distortion. ... the EER technique can in principle be used with any form of modulation. If the high efficiency amplifier is used in combination with a switch-mode modulator, very high efficiencies are possible, making the technique popular for high-power AM/SSB/digital broadcast transmitters. ..." . openhpsdr.org: THOR Thor is a high efficiency HF power amplifier using Envelope Elimination and Restoration (ERR) techniques. https://web.archive.org/web/20250121193145/https://openhpsdr.org/wiki/index.php?title=THOR Citat: "... The envelope will be used to create the required PWM driver signals for the FET gates, using either the Ozy or Penelope FPGA, and the phase modulation used in the Penelope CORDIC to generate the RF drive signal for the PA. ..." (hovedside: https://web.archive.org/web/20241004115727/http://openhpsdr.org/ ) Refererer til: På engelsk uden illustrationer: EER PA for 80-15 m 400 Watts out of only one transistor https://web.archive.org/web/20250810132357/http://openhpsdr.org/wiki/images/8/85/400W_PA-English.pdf På tysk med illustrationer: https://web.archive.org/web/20250104053033/http://openhpsdr.org/wiki/images/9/91/400W_PA.pdf . Apache-labs produkter bygger på openhpsdr.org - de sælger også PA-trin: https://apache-labs.com/products - HF-PA med LD-MOSFETs: LD-MOSFET eksempel: MRFE6VP61K25HR6 Nyere LD-MOSFET eksempel: MRFX1K80 Endnu nyere LD-MOSFET eksempler: BLF188XR BLF189XR Nyeste: ART1K9FH op til 1,9 KW 2025 ART4K0FX op til 4 KW 2025 . A 1 KW SSPA for 1.8-54 MHz BLF188xru http://www.w6pql.com/1_kw_sspa_for_1_8-54_mhz.htm http://www.w6pql.com/1_kw_sspa_for_1_8-54_mhz.htm#rfdeck http://www.w6pql.com/hf/2016revision.htm MRFE6VP61K25HR6 1.8-600MHZ, to LDMOS, 1250W CW, 50V RF POWER MOSFET, 189 euro: https://web.archive.org/web/20161020015252/http://www.mouser.com/ds/2/302/MRFE6VP61K25H-783420.pdf MRFX1K80 My Solid-State Amp Project Single MRFX1K80H (1800watt CW @ 65vdc LDMOS) https://ke9ns.com/SSAMP.html LDMOS Amplifiers https://www.n4ga.com/ BLF188XR HF Amplfier Project https://vk3amp.blogspot.com/2016/08/blf188xr-hf-amplfier-project.html - HF-PA med elektronrør: PL519*4: 500 WATT PA by Harry Lythall - SM0VPO: https://web.archive.org/web/20110301075152/http://www.sm0vpo.com/tx/500w-txt.htm http://www.sm0vpo.com/tx/500w-txt.htm Citat: "... PA0FRI sugests a power supply circuit which is switcheable and delivers 325 volts, 650 volts or 1300 volts to the amplifier. The circuit is very clever, and shown below for your interest. ..." EL519, PL519, 6P45C Grounded Grid Amplifier (FRINEAR 400, 400W PA): https://www.pa0fri.com/Lineairs/Frinear400/frinear400eng.htm Citat: "... To avoid flashover in a new or a long time unused tube, it is prudent to prepare ("reactivate") it for his task. There are various opinions and solutions how to do it, but with a PL519 it can be relatively simple. A DC of 12.5 to 13.5 V is sufficient for the tube to draw 500 mA as all grids are connected to the anode. Heat the tube 30 minutes with a filament voltage of 40 V/PL519 (6.3 V/EL519). Then supply a "high voltage" of 12 - 15 V and set the voltage to a current of 500 mA. Usually I will not reactivate longer than 30 minutes. Soon you will find out at which voltage a good tube drawn 500 mA, so you have an indication if another tube is better or not. ..." Variant: PL 519 400W QSK LINEAR (HIHG-POWER "FRINEAR" LINEAR RSGB's RadCom Feb 1990, also published in ELECTRON (NL) May 1990 page 243 - 245).: https://www.pa0fri.com/Lineairs/FrinearQSK4/fri400qskeng.htm Variant: EL519 & PL519 passive-grid 400W linear HF amplifier: https://www.pa0fri.com/Lineairs/FrinearPG400/fripg400.htm

0
0
niels Mikkelsen
14/08/26, 15:50

Hej Glenn Tak for de mange gode hint. Jeg er,som nævnt, interessert i at overtage et levedygtigt projekt / et defekt trin. Ja - man skal tage sine forbehold når man arbejder med HF. Når det er sagt må vinter projektet gerne være en udfordring:-). Mvh Niels m OZ1LUQ

0
0
Jan Sørensen
16/08/26, 01:45

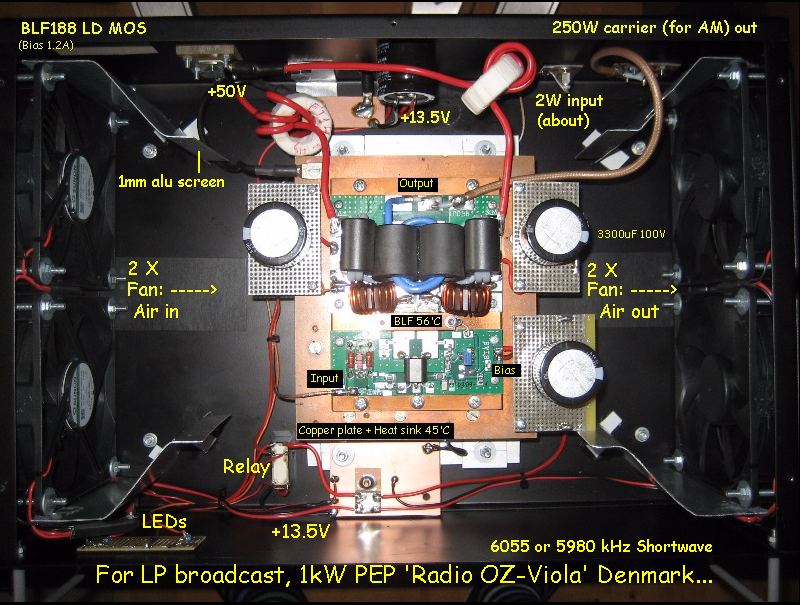

Hej Niels. Måske har det din eller andres interesse..... Jeg har 2 stk. (hjemmebyggede) 1 kW (PEP) LD-MOS brugt som broadcast PA trin (i radio OZ-Viola), jeg godt vil af med da de bare står og samler støv uden udsigt til kommende aktivitet. PA-trin 1: Har kørt upåklageligt nogle timer i weekenderne i ca. godt 3 år. Har aldrig været 'mishandlet' og altid kørt via ATU med overvåget SWR kontrol. PA-trin 2: Er magen til PA-1, men har fået udskiftet LD-MOSen p.g.a. jeg dummede mig da jeg i farten målte 1A bias-strøm det forkerte sted (se under klovn). Nyt blæsersystem påbegyndt, men er kun lavet 'halvfærdigt'. Generelt: Jeg har sat begge PA-trin til stort set 'materiale priserne', 3kKr for nr. 1 og 2kKr for Nr.2. Begge har i radioamatør sammenhæng, den ulempe, at kølingen larmer en del, da de jo begge er opbygget til kontinuerlig broadcast drift. (Kan sikkert bygges om). De dækker begge fra 1 MHz til 30 MHz uden justering og skal have 48/52V 35A som drift spænding. De er begge monteret 19 tommer rack kabinetter. Jeg har også: En '1kW diplexer' for 49 Meterbåndet , men desværre med -3dB punkt kun lige over 7 MHz, så den går nok ikke til 40 Meter. Der udover, har 'nogle 10W PEP' excitere for AM (kan dække hele KB-båndet) med fine data. Se foto af bla. PA-trin her: https://ozviola.dk/Links.html Det var lidt om det Best 73s Jan OZ8AO :-)

0
0
Glenn OZ1HFT
16/08/26, 06:05

Hej Jan OZ8AO Hvilke LD-MOS har du anvendt? Hvad har du anvendt af output-trafoer y gange -43? Har du lavet/anvendt ALC eller andre sikringskredsløb? Er PAerne inspireret af datablade. andres diagrammer, andres print-layouts - eller har du selv lavet det hele?

0
0
Jan Sørensen
16/08/26, 10:00

Hej Glenn. Selve PA modulerne er færdigkøbte med BLF 188 XR (Russiske fra tiden før det gik 'alave derovre'). Nej der er ikke et ALC kredsløb.

0
0
Jan Sørensen
16/08/26, 10:11

Lige PS: Kobberpladerne er monteret på en 'kraftig køleplade profil', men den kan man ikke se på billedet, da fotoet er taget 'lodret over'.

0
0
niels Mikkelsen
16/08/26, 10:43

Er det direkte ud ? Uden filtrering ?

0
0
Jan Sørensen
16/08/26, 15:22

Ja det er det. Hvis man skal bruge det til radioamatør formål, så skal udgangssignalet gennem en passende filterbank der kan klare en kWs penge.
