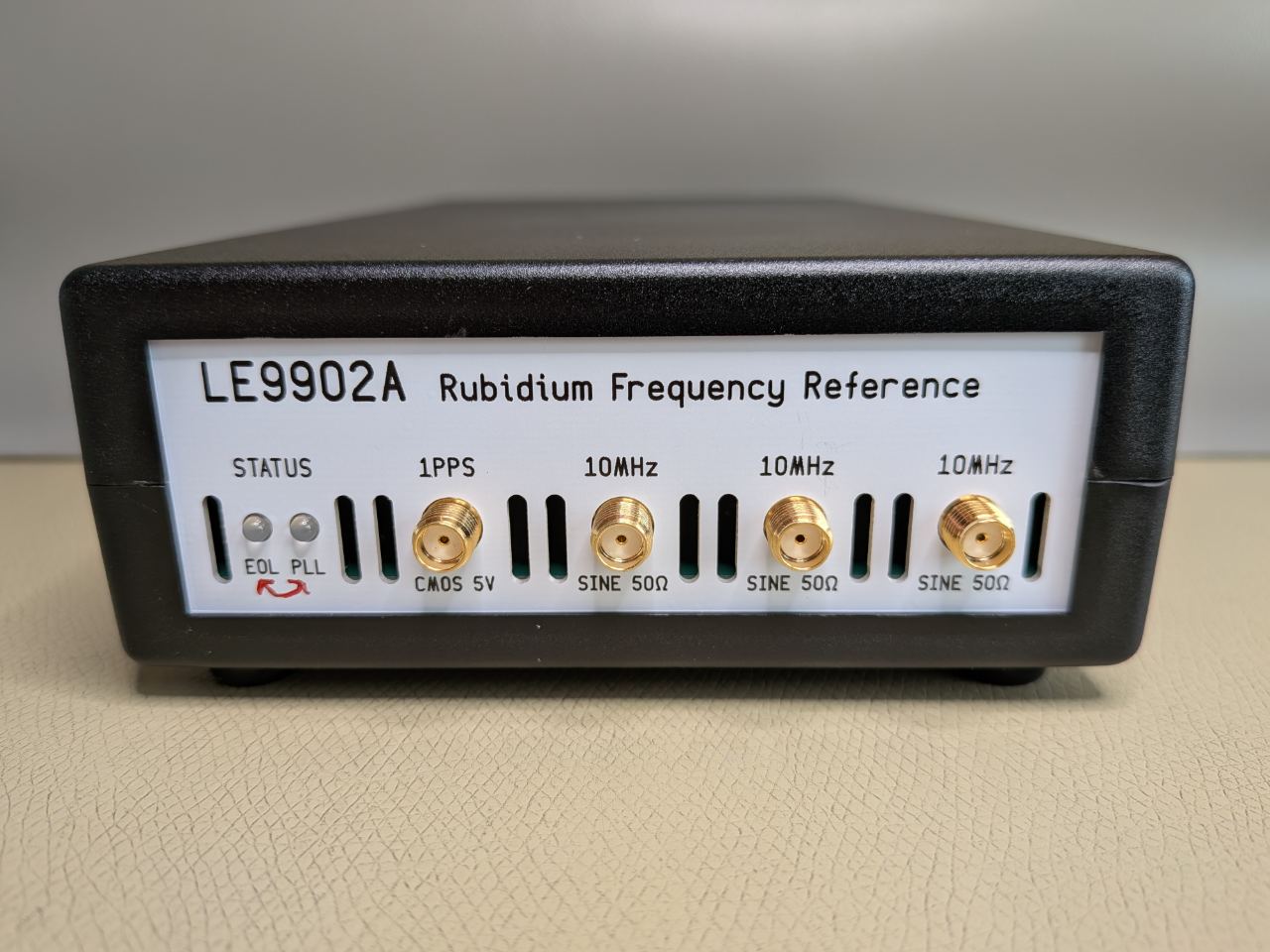

10MHz Rubidium Frequency Reference

Beskrivelse

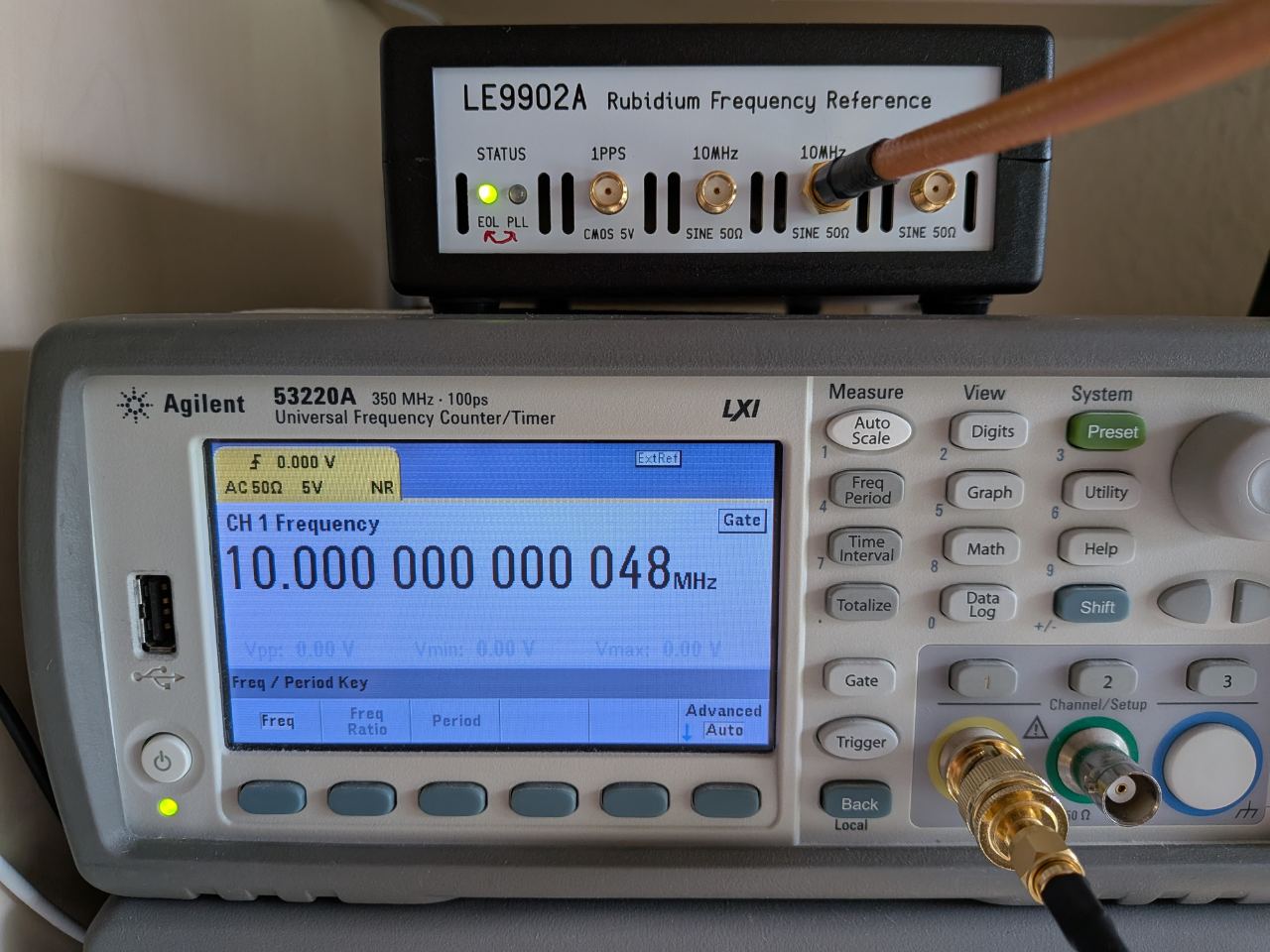

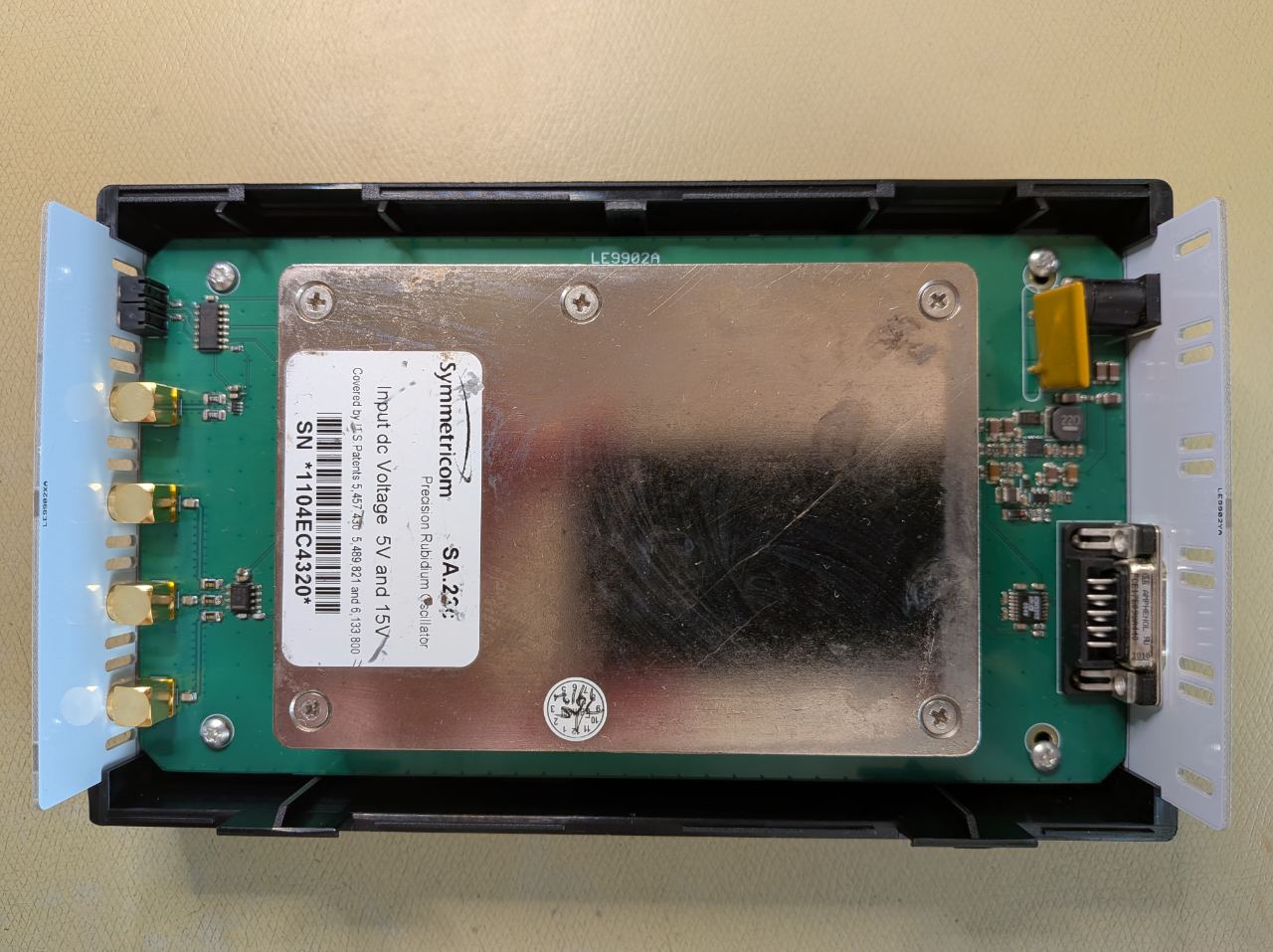

Der tilbydes en frekvensreference baseret på en SA.22c Rubidium oscillator fra Symmetricom (senere opkøbt af først Microsemi og derefter Microchip). Rubidium oscillatorer er generelt meget stabile og driver kun ekstremt lidt med tiden, i modsætning til f.eks. OCXO og TCXO oscillatorer. Ifølge fabrikanten driver SA.22c højst 0.0005 ppm (0.5 ppb) om året (kontinuerlig brug). Det er en virkelig god og simpel løsning hvis man ønsker høj præcision uden periodisk kalibrering. Frekvensen er udmålt d. 23/10 2026 ved hjælp fra en Agilent 53220A counter med en ekstern high-end GNSS reference. Afvigelsen lige efter PLL lock er under 0.1 ppm (100 ppb) og efter fuld opvarmning p.t. omkring 0.0001 ppm (0.1 ppb) ved 23°C omgivelsestemperatur. Dette er et fuldt fungerende instrument som blev bygget i forbindelse med et forsøgsprojekt. Den indeholder alle de nødvendige kredsløb som gør at SA.22c kan anvendes i praksis. Brugte SA.22c enheder er næsten umulige at købe online i dag, de sælges kun som færdigbyggede referencer, i stil med denne. Disse koster dog hos f.eks. ebay.com over 5500 kr. plus fragt, moms, told mv. !!! Tilslutninger: 3 x SMA 10MHz giver et 10.000000 MHz sine-wave output (2.4Vpp ubelastet eller +5.5dBm i 50 ohm). 1 x SMA 1PPS et 1.000000 Hz square-wave output (400ns pulsbredde, 5V CMOS, kan drive en 50 ohm indgang). Indikatorer: Status LED (rød/grøn) lyser rødt indtil SA.22c har opnået PLL lock (typisk indenfor 5-10 minutter), lyser derefter grøn. Service LED (rød/off) lyser normalt ikke, bliver kun rød hvis SA.22c har behov for service ** **) Den samlede driftstid er for nyligt udlæst til 17602 timer (cirka 2 år), men SA.22c har en forventet levetid på 10 år (kontinuerlig drift), så der er mange gode timer tilbage inden den er udslidt. Tilbehør: Ekstern 12V strømforsyning medfølger. Forsendelse: Tillæg for forsendelse til Danmark er 60 DKK (PostNord til nærmeste udleveringssted). Se også mine andre annoncer, og spar ved kombineret forsendelse. PS: Der er som udgangspunkt tale om et privatsalg, men i fald det ønskes kan der i stedet udstedes en faktura til CVR registreret virksomhed, så momsen kan refunderes.
