Power Supply med 4 outputs 5, 24 og 2 x 12 Volt

Description

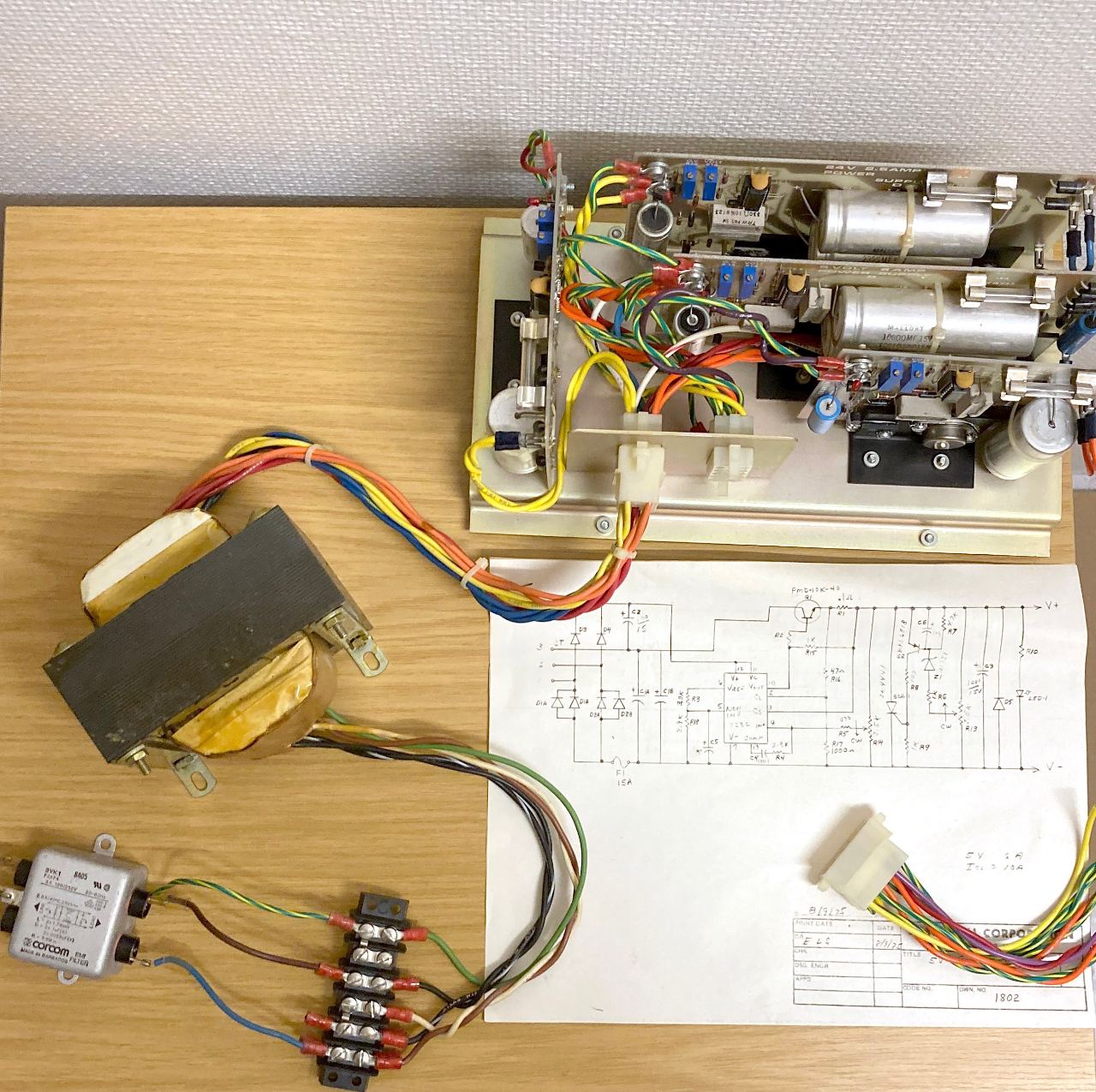

Strømforsyning med 4 output spændinger, de 4 separate PS regulatorenheder er monteret på et fælles chassis med fælles Molex stik tilslutning fra nettransformatoren (se foto). Alle 4 elektronik enheder har egen overstrøms- og overspændingsbeskyttelse (crow bar). De er baseret på samme design og gode komponenter. Diagrammer medfølger. Powertransistorerne er monteret på de sorte aluvinkler og køles via chassiet (Darlington type PMD-10K-60 klarer 60V/12A/150W ved Tc=50°C). Printkortene er mærket 5 V/6 A, 12 V/1,2 A og 24 V/2,5 A. Det løse ekstra Molex stik er til output, i stedet kan man naturligvis tilslutte de enkelte ledninger direkte til printkortenes output (skrueforbindelserne øverst tv.). Chassis mål: 275 x 152 mm, enheden er ca. 124 mm høj. Vægt ca. 1,3 kg. (+ ledninger mv.) Trafoen har to 115 V. primærviklinger aht. til NA markedet, der er 4 separate sekundærvindinger med rigeligt overskud til de 4 strømforsynings kredsløb. Jeg vurderer den til ca. 300 VA (en del smutter jo som varme i de 4 powertransistorer. Trafo mål (HDB): 95 x 100 x 115 mm. Vægt ca. 4,1 kg. Til stationær brug kan udstyret let monteres i et passende kabinet med solid bund (kun 8 skruer til trafo og elektronik chassis), en god ventilator anbefales til hård belasning. Strømforsyning inklusive den kraftige nettransformator mv. stammer fra udstyr jeg selv benyttede i flere år for tid tilbage. Det stammer fra et mindre USA firma der i den branche var kendt for god kvalitet. Da udstyret blev overflødigt og ophugget, gemte jeg derfor strømforsyningen "til bedre tider". Nu er det på tide at rydde op i hobbyrummet, så det viste sælges helst sammen og prissættes da til: 525 kr. Afhentet i Højbjerg (evt. fragt må kunne gøres for 80 kr.) MobilPay Kontakt via SMS er OK VH Folmer
