Afprøvede 32,768 kHz Quartz UR Krystaller

Description

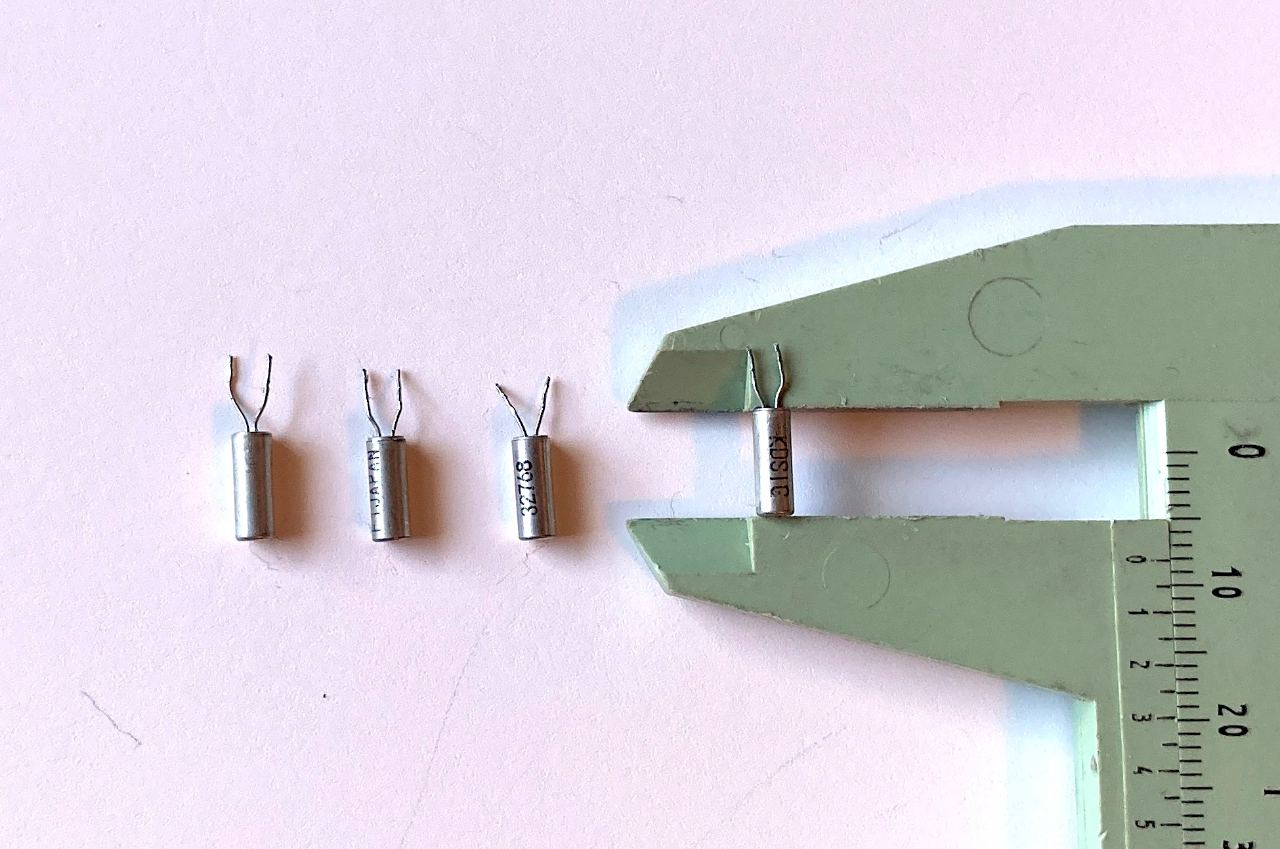

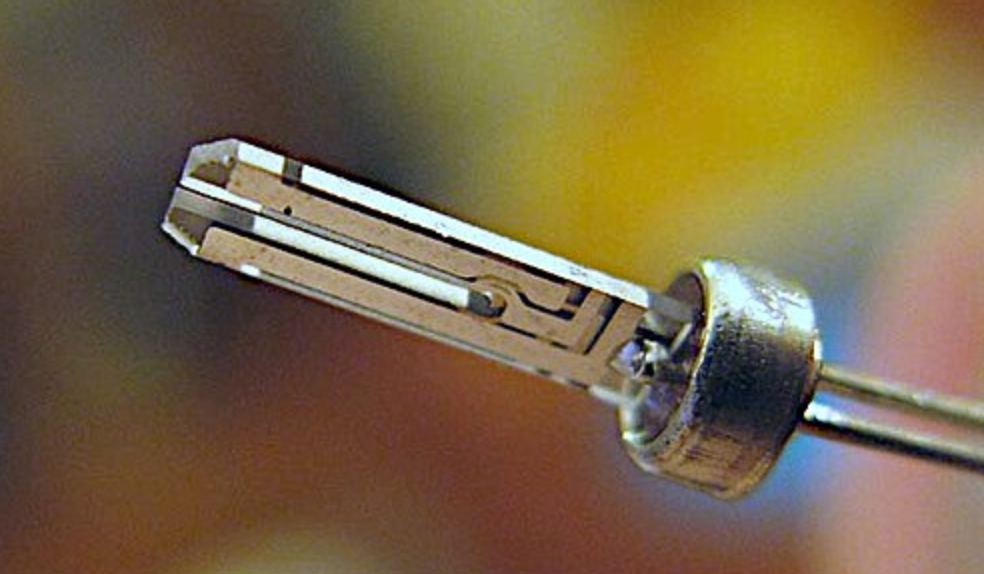

Opdateret 8. oktober Kontrolmålte krystaller til præcis elektronisk timing. De kan benyttes til microprocessor eller anden form for xtal-styret clockgenerator (oscillator) mhp. tidsbaserede målinger og referencer. Jeg har 8 stk. små cylindriske 3 x 8 mm dimser (vægt: fjerlet), utrolig miniature teknik, se foto-2 hittet hos Wikipedia (tak). De har været i brug tidligere og er nu afprøvet ok. Min counter vippede mellem 32.768 og 32.769 og en enkelt på 32.767 Hz (dvs. +/- 1 Hz). Det er egentlig bare oprydning og de afprøvede UR-krystaller kan afhentes i Højbjerg til 40 kr. for 2 stk. (evt. forsendelse: + 45 kr.) MobilPay Se evt. yderligere kommentarer - - - - - - Tip: De tynde tilledninger skal loddes forsigtigt og kortvarigt. Og bør i øvrigt fæstnes så de ikke "gynger" i trådene. Jeg var først så naiv at tro jeg kunne strikke en testoscillator sammen til flere xtal typer; men disse ur-krystaller er meget højimpedansede og krævede en særlig højimpedanset oscillator :-) Nogle microprocessorer benytter 32,768 kHz xtal til indbygget clockgenerator. Ellers giver 32,768 kHz delt med en 15 trins binær counter præcis 1 Hz, dvs. periodetid er 1 sekund. God til præcis frekvens- eller pulstæller (evt. 16 trins counter hvis man vil tælle i 1 sekund). Måske til et DIY elektronisk ur? Eller, hvad med et superselektivt 32,768 kHz filter? Har du ideer om kredsløb med 7-segment displays, så har jeg flere typer, bl.a. store tydelige MAN6710 dobbelte LED-displays. Se separate annoncer. Kontakt via SMS er OK VH Folmer
