Afprøvede Retro Quartz Krystaller type HC-6/U
Beskrivelse

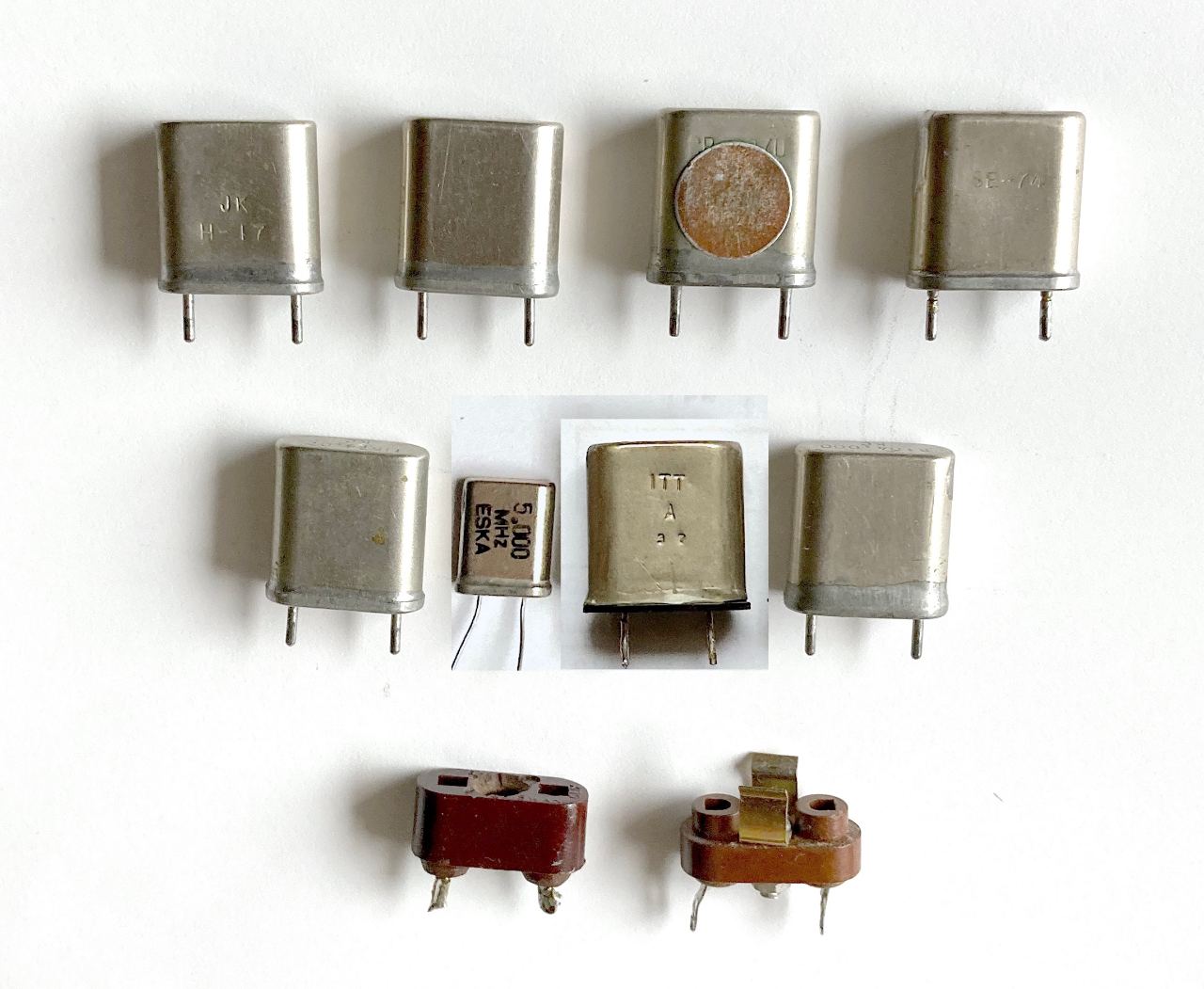

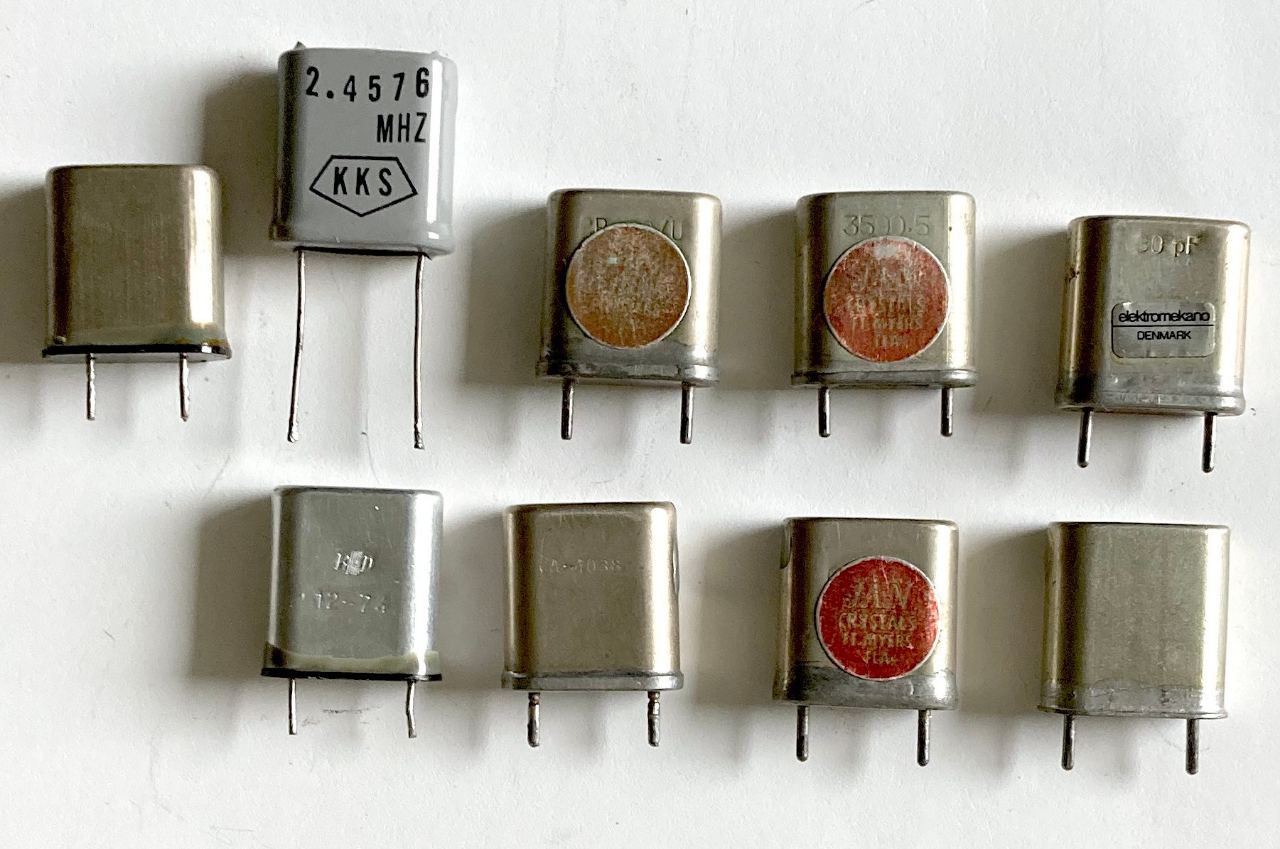

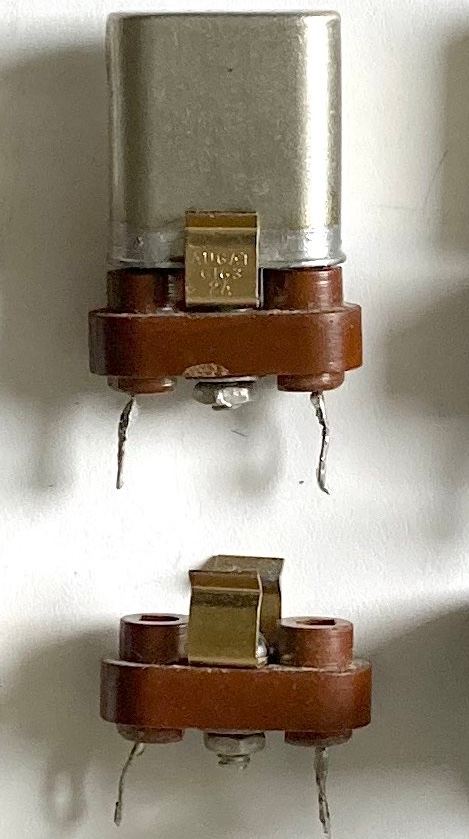

Opdateret 12. oktober Oprydning: Jeg har ca. 30 stk. Quartz Krystaller type HC-6/U i krystalskuffen. Til kontrolmålingerne har jeg strikket to testoscillatorer sammen, * markerer de indtil nu afprøvede xtals (* alene betyder måling er meget tæt på anført frekvens). Foto-1 viser 6 tilfældigt valgte HC-6/U xtals. TV. ses 3 stk. med tråde til lodning (også benævnt HC-33/U), det ene med 10 mm spacing. Foto-2 viser fatninger til alm. HC-6/U xtals med stikben. De er prissat fra 10 til 30 kr. (annoncens "20 kr." er ca. gennemsnit). Oversigten viser frekvens i kHz (her bruges . som decimalpunkt). * betyder afprøvet ok (evt. står der målinger og SR=SerieResonans). OT=OverTone xtal. De er opdelt i grupper efter anslået brugsværdi: A. "Blandede":1216*, 1681*, 4x4433.619(* OBS 4 ens 4430 SR), 7470(* 7464SR), 8867(*8859SR), 11521.4(*11.499SR), 11574.07, 12517.8(HC17/CR18/U * lav SR=12487), 37777.78(OT) B. Frekvensreference oa.: 5000* C. 80 meter VFX-osc. TX: 3579.55(HC-33/U tynde ben), 3615.5 (3566.67* og 3590.5* er solgt) D. Til 2 meter retrogrej: 6062.5, 6070.83, 8104*(8.097SR), 11050, 11053.84, 11169.23, 11176.76, 11182.53 E. Baud rate kontrol: 2x2457.6* frekvensen kan deles binært til alle std. Baud rates (fx. fra 300 til 38.400) Krystallerne kan afhentes i Højbjerg for. . . Type A: 10 kr./stk. Type B: 30 kr./stk. Type C: 25 kr./stk. * et af disse brugtes i min første HM CW-TX 1970-72 Type D: 20 kr./stk. Type E: 20 kr./stk. De fleste er brugte og kontrolmåles inden levering, såfremt de endnu ikke er afprøvet. (evt. forsendelse: + 45 kr. forudsat mindst 2-3 xtals) MobilPay Se evt. yderligere kommentarer: - - - - - - Der ses forvirrende mange betegnelser for krystaller; men HC-6/U er den mest almindelige i denne størrelse. Den har runde kanter, måler ca. 20 x 19 x 9 mm og har faste stikben, ca. 1,2 mm Ø med ca. 12 mm spacing. HC-17/U og CR18/U har tykkere stikben og passer til 2,4 mm pins FT243 fatninger. HC-33/U har tyndere ben til lodning, nogle få ses med 10 mm spacing. (Den "ægte HC6/U" kan godt monteres ved kvik lodning.) HC-6/U efterfulgte de ældre og større vintage typer som FT243, men er alligevel ret robuste mht. effekt og varme. Desuden er de uønskede kapaciteter lidt mindre, og man kan ofte trække dem mere i frekvens (VFX) ved blot at ændre parallel kapaciteten. Ved de fleste HC-6/U med stikben er målt SerieResonans (lettest med min nuværende testoscillator). Nogle få har lavere SR end de sædvanlige 1 kHz end angivet parallel frekvens (især ved højere frekvens). De er måske gode til en VFX? (Et par har haft mystisk lav SR). Kontakt via SMS er OK VH Folmer
