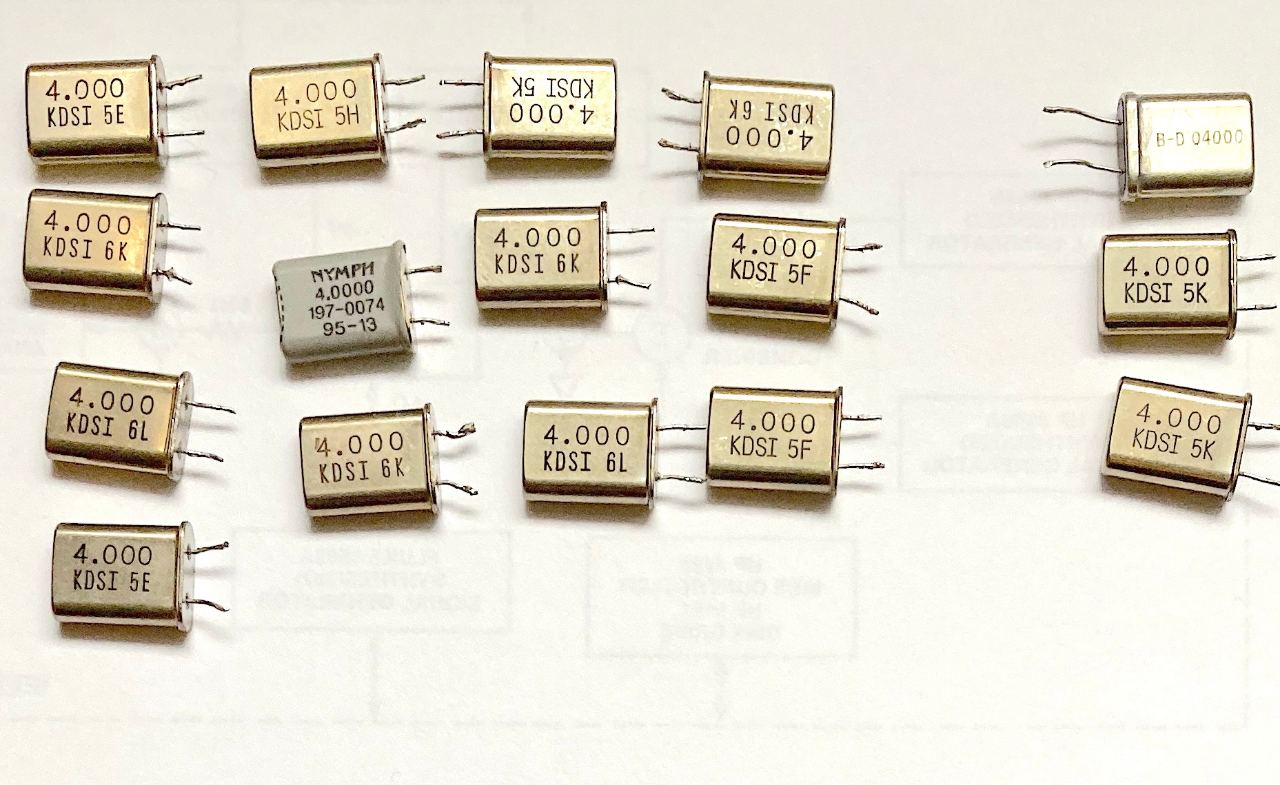

17 stk. kontrolmålte HC49/U 4.000 kHz Krystaller

Description

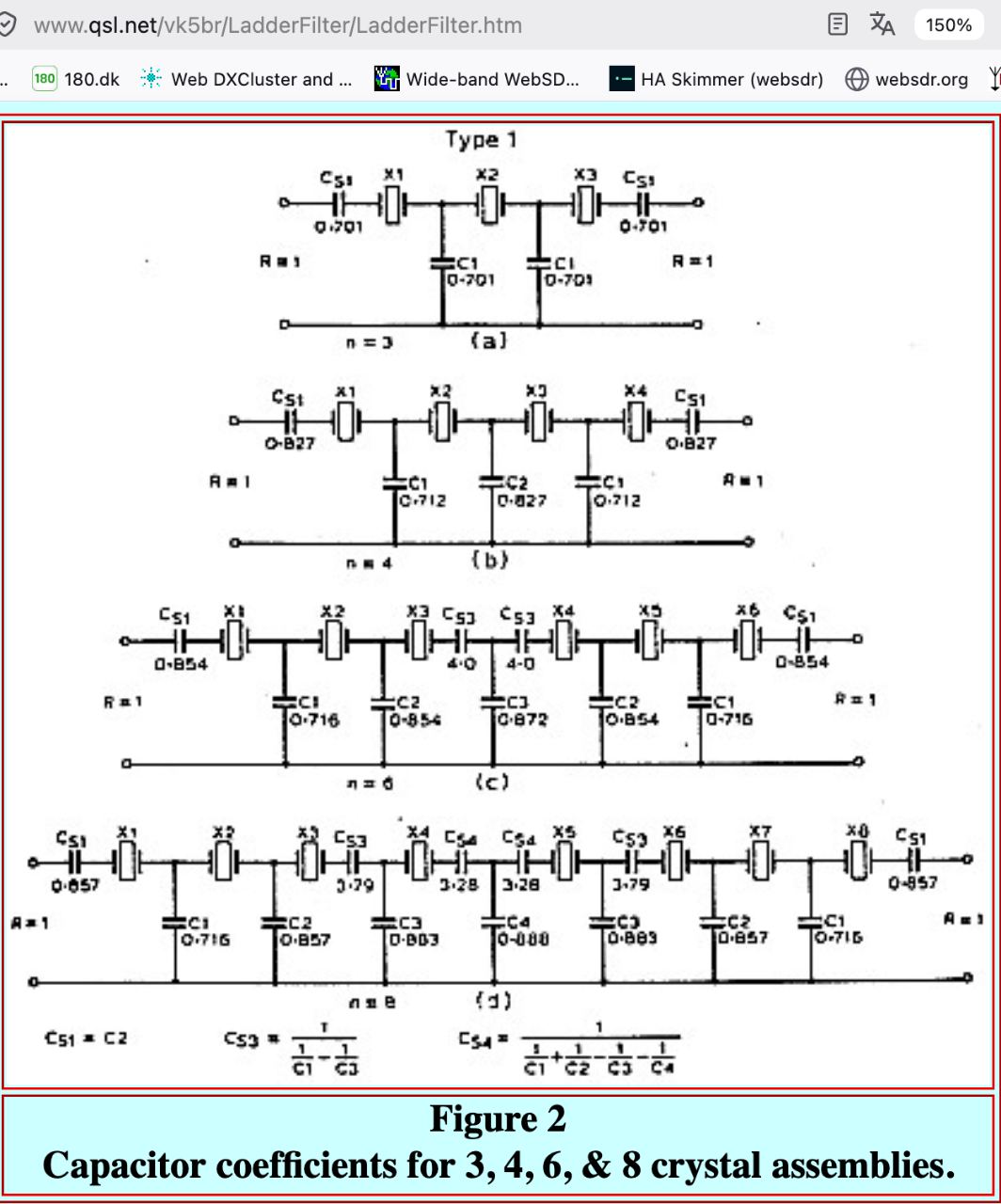

Opdateret 14. oktober Oprydning: Gode afprøvede 4.000 kHz Quartz Xtals egnede til DIY 4-8 polede krystalfiltre til CW, digital smalbånds kommunikation eller SSB. Jeg faldt over en artikel af VK5BR om Ladder filtre, se "fofo-2" (screen dump, se adr. øverst). Krystallerne har været brugt før, men er nu kontrolmålt og sorterede. Alle 17 xtals fremviste ensartede amplituder på et oscilloscop. Resutaterne: * 11 stk. målt med SerieResonans fra 3998.62 til 3998.67 kHz, dvs. de er ens indenfor 50 Hz. * 12 stk. er indenfor tolerance på 70 Hz (3998.60 - 3998.67) * 14 stk. ved tolerance på 120 Hz (3998.55 - 3998.67) * 16 stk. ved tolerance på 200 Hz (3998.55 - 3998.74) * 1 enkelt har pudsigt nok en SR på 4.000 kHz (BFO xtal?) Ved levering af alle 17 er de 6 mest afvigende xtals afmærket med målt SR. Samlet pris for alle 17 stk: 125 kr. Alternativer: * 9 stk. for 85 kr. * 8 stk. for 75 kr. (evt. forsendelse: + 45 kr.) MobilPay TILBUD: Hvis du køber 8-9 stk. og har nogle tilsvarende i forvejen, vil jeg tilbyde at måle 3-4 stk. U/B med samme målegrej. Se evt. kommentarer - - - - - - - - Til målingerne har jeg strikket en Butler xtal oscillator sammen. Ideen var at måle serieresonans, så forskellige varierende kapaciteter ikke ændrer på resultaterne. Jeg ved ikke hvor absolut præcis min counter er, men gentagelses præcisionen er inden for 10-15 Hz. Serieresonansen er jo lidt under de forventede 4.000 kHz (parallel resonans ved normal brug og typisk CL omkring 30 pF er målt til ca. 1 kHz højere). Til BFO oscillator må det være muligt at justere frekvensen med CL omkring 1 kHz (skal man lavere, kan suppleres med en lille spole, spørg Google). Kontakt via SMS er OK VH Folmer
