STORNOPHONE 5000 VHF mystisk problem..

Denne tråd er lukket for nye indlæg

Besvar

#1	08/12-13 00:30
Thomas Scherrer OZ2CPU Indlæg: 196	HVEM er søde og kan hjælpe.. jeg har sådan en.. og den har et mystisk problem med modtager delen. modtageren virker perfekt ved power on.. men efter at man har sendt på den, kommer der kun hvid støj, jeg har ingen diagrammer eller sager på den. Jeg har isoleret det til et RX krystal der holder op med at svinge efter tx, men hvordan fikser man dette ?? Besvar

#2	08/12-13 01:34
oz1jpg Frede Jakobsen Indlæg: 35	Svar til #1: Prøv denne her fra oz1ln http://www.oz1ln.dk/storno5000/cqm5000.html Vh: Frede Besvar

#3	08/12-13 01:40
Thomas Scherrer OZ2CPU Indlæg: 196	takker jeg har også fået denne link: http://www.peel.dk/Storno/storno_5000.html jeg er kommet frem til den krystal osc i PLL board som ikke starter igen, til RX, efter at man har lavet TX.. Besvar

#4	08/12-13 09:54
Peter Andersen Indlæg: 523	Svar til #3: Skift krystallet. Tjek dårlige lodninger. Peter Besvar

#5	08/12-13 11:20
Thomas Scherrer OZ2CPU Indlæg: 196	Svar til #4: Jeg har ingen andre krystaller. Der står 43.76666 MHz på netop det som volder problemer. der er ingen løse forbindelser. Men et osc-pll-loop problem der gør at hvis man piller ved et signal og får osc stoppet så kommer den IKKE i gang igen, af sig selv igen. MEN jeg høre at folk taler om tantaler, og sådan nogle sidder der netop i forsyningen, samt i loop filteret, planen er at skifte disse, i dag.. Besvar

08/12-13 11:20

Thomas Scherrer OZ2CPU

Indlæg: 196

Svar til #4:

Jeg har ingen andre krystaller.
Der står 43.76666 MHz
på netop det som volder problemer.
der er ingen løse forbindelser.
Men et osc-pll-loop problem
der gør at hvis man piller ved et signal og får osc stoppet
så kommer den IKKE i gang igen, af sig selv igen.
MEN jeg høre at folk taler om tantaler, og sådan nogle sidder der
netop i forsyningen, samt i loop filteret,
planen er at skifte disse, i dag..

Besvar

#6	08/12-13 17:50
Ivan OZ3LZ Indlæg: 45	Svar til #5: Hej Thomas Prøv at eftertrimme den afstemte kreds i oscillatoren, hvis den ligger skævt kan den have problemer med at starte, skift evt. transistoren til en nyere hf transistor, det kan være et "sløvt" eksemplar der sidder i den. 73 OZ3LZ Ivan Besvar

#7	08/12-13 20:13
Thomas Scherrer OZ2CPU Indlæg: 196	Svar til #6: Tak ivan, det er helt klart noget med trimning, jeg har skiftet alle tantaler uden nogen effekt, efter meget mere fumlen rundt med trimning af alle OSC som har med dette at gøre, er det nu igen lykkedes at få den til at starte op igen efter TX, men det er marginalt, dvs jeg tror ikke problemet er fikset.. jeg er bare heldig at den lige gider virke for nu. Besvar

#8	08/12-13 21:37
Ivan OZ3LZ Indlæg: 45	Svar til #7: Hvis den stadig ikke svinger stabilt, så prøv den med transistoren, det kan jo også skyldes et lidt sløvt krystal. Ivan Besvar

#9	09/12-13 11:47
Thomas Scherrer OZ2CPU Indlæg: 196	Svar til #8: Det er ikke lykkedes mig at finde diagrammet over det helt rigtige PLL board, men jeg husker at transistoren er sort plastik type den starter med BF5?? kan ikke lige huske de sidste tal, den er samlet og køre lidt test for nu, men jeg ville helst have skiftet noget, og så set en markant og stabil ændring for at føle at den radio rent faktisk er fikset, og det ikke bare er held at den lige gider svinge for tiden.. Besvar

09/12-13 11:47

Thomas Scherrer OZ2CPU

Indlæg: 196

Svar til #8:
Det er ikke lykkedes mig at finde diagrammet over det helt rigtige PLL board, men jeg husker at transistoren er sort plastik type
den starter med BF5?? kan ikke lige huske de sidste tal,
den er samlet og køre lidt test for nu,
men jeg ville helst have skiftet noget, og så set en markant og stabil ændring for at føle at den radio rent faktisk er fikset, og det ikke bare er held at den lige gider svinge for tiden..

Besvar

#10	09/12-13 13:08
Ivan H. Fredensborg OZ1HYG Indlæg: 67	Svar til #9: Har du et type nr. på radioen ? Evt. på det aktuelle board ? Transistoreren kan være en BFR54 ( Q714 ) Besvar Redigeret 09/12-13 13:09

#11	09/12-13 17:31
Ivan OZ3LZ Indlæg: 45	Svar til #9: Prøv at teste radioen et stykke tid før du gør mere, forsøg evt. at varme oscillatordelen (50 - 60 grader) og se om den stadig er stabil, hvis den klarer det burde der ikke være problemer. Ivan Besvar

#12	09/12-13 22:45
Thomas Scherrer OZ2CPU Indlæg: 196	Svar til #11: Der står FS 5112 på en lille hvis label på det PLL board og der står BFR54 på den transistor jeg MEGET gerne vil have skiftet. nu har jeg lige åbnet den igen :-) Besvar Redigeret 09/12-13 22:51

#13	09/12-13 22:52
Thomas Scherrer OZ2CPU Indlæg: 196	Svar til #12: ÆV man kan ikke uploade billeder via upload fil.. sikke noget gylle.. vi prøver her: http://webx.dk/storno-pll.jpg Besvar Redigeret 09/12-13 22:59

#14	10/12-13 10:58
Dan Harboe Burer Indlæg: 350	Svar til #12: BFR54? Noteret.. jeg kigger i gemmerne.. Du hører nærmere :) Mvh Dan Besvar

#15	10/12-13 11:15
Ivan H. Fredensborg OZ1HYG Indlæg: 67	Svar til #13: Har sendt link til dig med diagram m.m. Besvar

#16	10/12-13 11:55

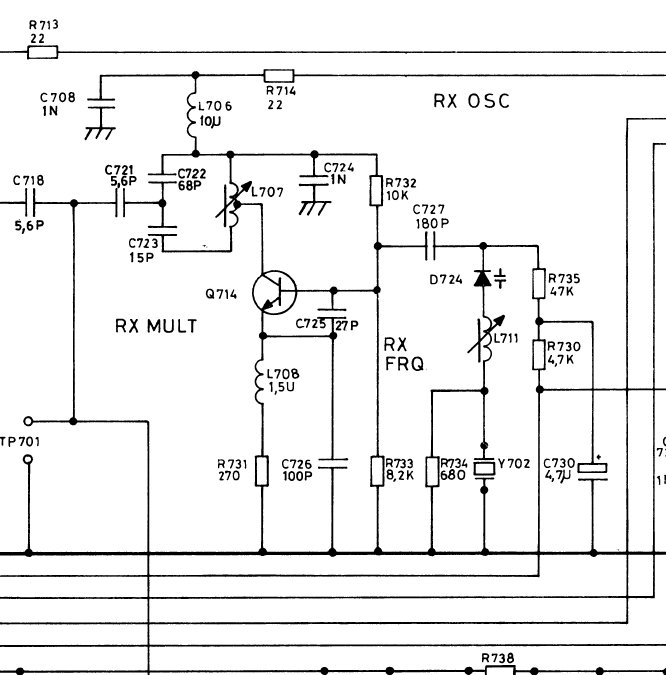

Thomas Scherrer OZ2CPU Indlæg: 196	Svar til #15: MANGE TAK.. jeg har nu modtaget alle diagrammer og detaljer og fikse foreslag jeg kan drømme om, der ER nu igen håb :-) for at få denne gamle OSC glad og stabil. hvis andre har samme problem, eller noget lign, kommer der lige lidt info her til deling: http://www.storno.dk/5000/FS5112.pdf http://www.webx.dk/storno-osc-sch.jpg Besvar Redigeret 10/12-13 12:00

#17	12/12-13 20:32
Jørgen Indlæg: 5	Svar til #16: Hej Thomas! Jeg har lavet mange af disse 5000ér om. både i VHF og UHF, Rigtig gode amatørvenlige radioer. Med en lille PIC16 kan man få den til næsten alt. Hvis du skulle stå og mangle reservedele, kan jeg godt hjælpe dig med et par radioer, både i VHF og UHF, gratis afhentet her i Danmark (Odense, hi,hi) eller mod du betaler fragten. Vh OZ 1LDD Besvar
